石籠擋墻用于護坡施工
時間:2022-09-16 9:46:36

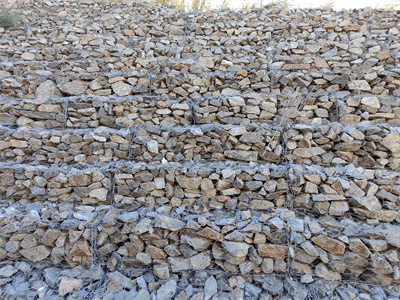

在河道治理中常常使用石籠網制作擋土墻，該結構被稱為
石籠擋墻或格賓石籠擋墻，是由多個格賓石籠疊加聯結形成的一種柔性結構。石籠擋墻除了可以改變河道方向、保護橋梁基礎等作用外，還可以用來護坡。當需要治理的河岸較陡峭、垂直或者可修建的河岸較狹小時，可以使用這種擋土墻結構。
格賓石籠對于材料的要求
制作石籠擋墻的格賓石籠是由鋼絲編織形成的，結構的好壞全部體現在編織鋼絲的質量上面。一般要求鋼絲為低碳鍍鋅鋼絲，鋼絲直徑要求在2.0mm-4.0mm這一范圍，編織前抗拉強度應不小于350N/mm2，同時不大于550N/mm2，延伸率不小于8%，鍍層的上鋅量可視使用環境而定，一般選擇熱鍍鋅、鍍高爾凡等材質。填充石料同樣不可忽視，這也是構成石籠擋墻的重要組成部分，甚至是防沖刷的主體材料。應滿足無風化、材質堅硬、塊狀或者鵝卵石，不應采用片石或者易碎材質的石塊進行填充。
石籠擋墻施工要求
1、施工前需做好準備，備好石籠網箱、填充石塊，準備施工人員。檢查主要材料 砌石原料應堅固，無風化層或裂紋。石材密度應大于25KN/m3， 60MPa。石材形狀規范，長度應大于30cm，最小邊厚應大于20cm。 25kg。規格小于請求的毛石可用于塞縫，但可用于塞縫 10%。 石籠網可采用低碳鋼絲外涂有機涂層，以增強耐腐蝕性。
2、石籠網箱組裝完成后，應分層聯結、投石，相鄰的網箱擺放過程中注意錯開縫隙，避免形成通縫。注意上下層之間同樣要進行聯結綁扎，使之形成一體。當擋土墻高度較大時，應采用重力式或者使用加筋格賓擋墻進行穩固。
3、填石過程中一般要求一次性投放 35cm左右，應同時在相鄰的多個箱體內填充，不可一次填滿。頂面應填充石料，必要時應密實，空隙內應填充小碎石；將石料均勻地放入同層的每個箱格中，1.70噸/立方米。外露的填充石表面應采用人工或機械砌塊平整。上層網箱和底層網箱應錯開堆疊，上層網箱和底層網蓋應按規劃要求聯合綁扎， 在頂石砌筑平整的基礎上的基礎上進行；須先用封蓋夾住 25cm綁扎一道。檢查砌體的施工操作和質量是否符合相關規范。 檢查接頭是否符合規劃要求。 鋼絲和石材的強度應符合施工規范的要求。
4、每層石籠網箱填充石料完成后的高度應超出網箱上沿3-5cm，預留自然沉降。在填充石料過程中可以同時采用加筋鋼絲或者模板等手段來防止網箱出現漲肚問題。
